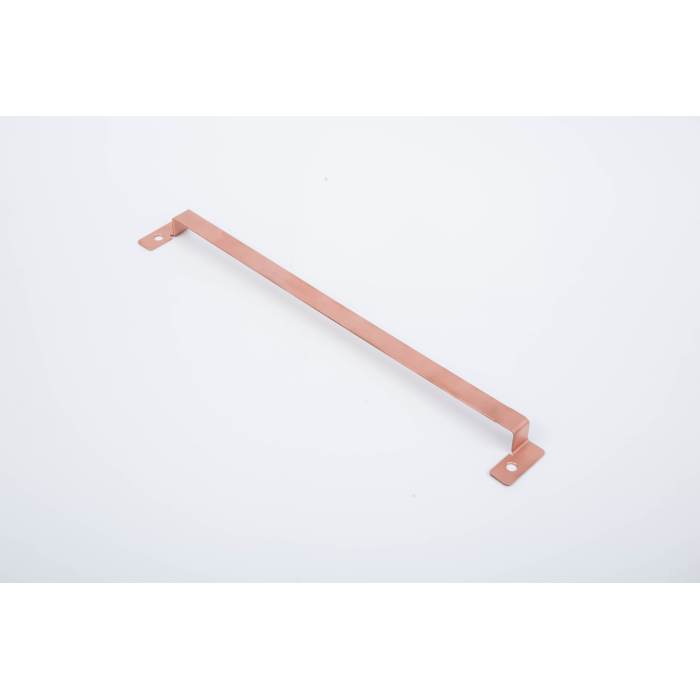

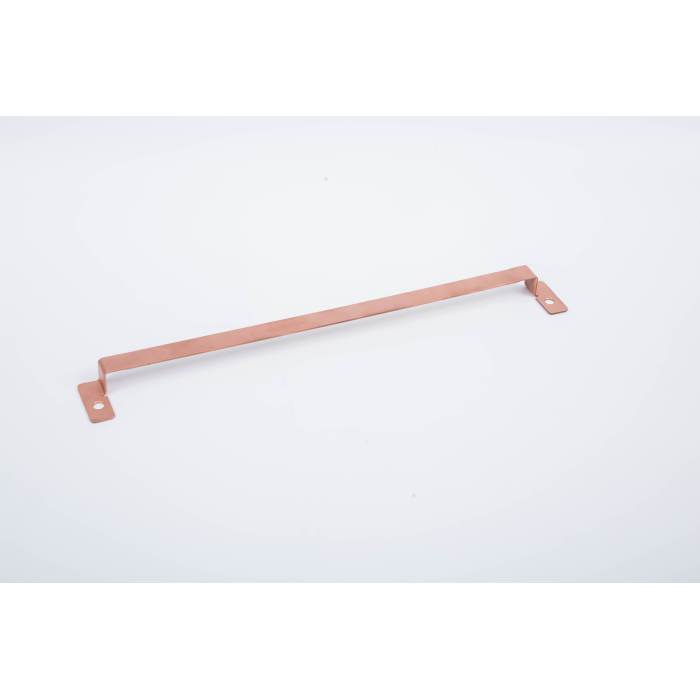

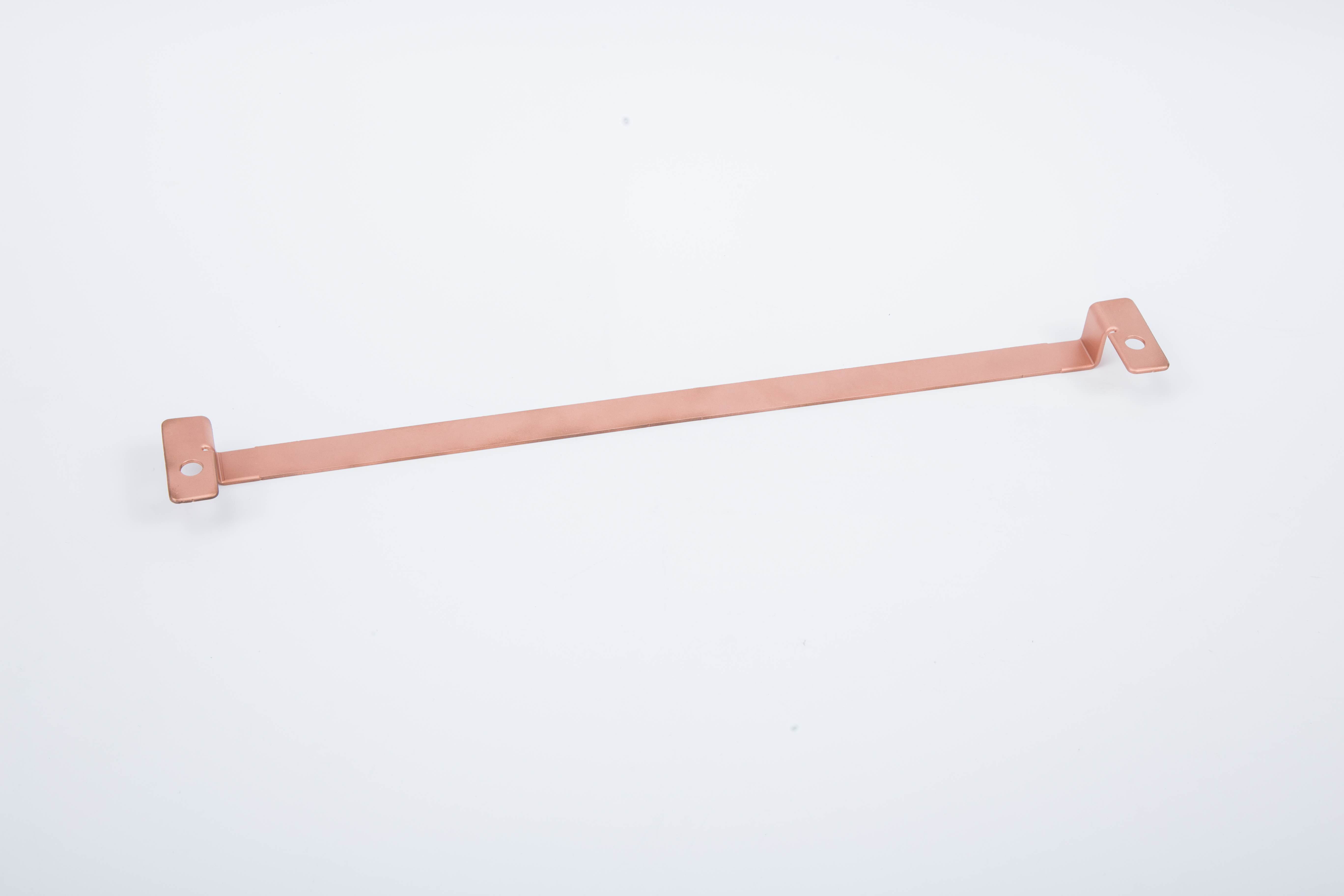

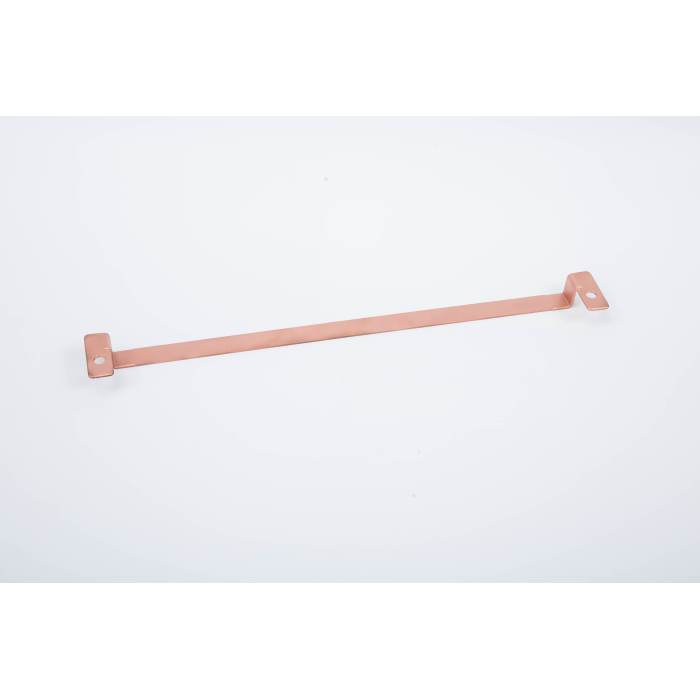

Thanh cái kết nối giữa các cụm
Định vị sản phẩm:
Thanh cái kết nối cụm pin HTD là thành phần dẫn điện cốt lõi được sử dụng trong các hệ thống lưu trữ năng lượng quy mô lớn để cho phép kết nối dòng điện cao và hội tụ năng lượng giữa các cụm pin song song. Bằng cách sử dụng cấu trúc hỗn hợp nhôm đồng (với tỷ lệ thể tích lớp đồng từ 15%-25%), nó tạo ra một thanh cái DC có trở kháng thấp, độ tin cậy cao bên trong thùng lưu trữ năng lượng, chịu trách nhiệm thu thập và truyền dòng điện giữa các cụm pin. Thông qua công nghệ liên kết cuộn chính xác, nó đạt được liên kết luyện kim ở bề mặt tiếp xúc nhôm đồng với độ bền cắt ≥35 MPa, hỗ trợ hoạt động ổn định lâu dài trong phạm vi -40°C đến 105°C và độ tự cảm ký sinh ≤15 nH. Nó là thành phần chính để cải thiện hiệu quả sử dụng năng lượng và vòng đời của hệ thống lưu trữ năng lượng.
Các thông số hiệu suất chính của thanh cái đồng :
| Category |
Specific Parameters |
Test Standard |
| Composite Material Structure |
Copper layer volume ratio: 15%-25% (adjustable); Density: 3.2-3.8 g/cm³ |
Enterprise Standard / ICP-AES |
| Electrical Conductivity |
DC resistivity ≤0.028 Ω·mm²/m; Carries 80%-85% current of equivalent solid copper busbar |
GB/T 5585.1 |
Rated Current
|
Continuous current: 500A–5000A (section optimized); Temperature rise ≤30K (@25°C ambient)
|
Thermal Simulation Validation
|
| Insulation & Strength |
Insulation coating withstand voltage ≥2500V AC (60s); Protection class IP67 |
ISO 20653 |
| Mechanical Properties |
Tensile strength ≥90 MPa (Annealed); Vibration stability ≥15g (10-2000Hz) |
IEC 60068-2-6 |
Interfacial Bond Strength
|
Cu-Al interface shear strength ≥35 MPa; Peel resistance ≥50 N/cm |
Enterprise Standard
|
| Operating Tempareture |
-40°C ~ +105°C (long-term); Short-term withstand: 150°C |
IEC 60068-2-14 |
Quy trình cốt lõi & Quy trình sản xuất:
Thiết kế kết cấu nhịp dài
- Tối ưu hóa phân phối dòng điện: Sử dụng mô phỏng nhiệt điện từ 3D để tối ưu hóa mặt cắt và bố cục của thanh cái, đảm bảo độ lệch dòng điện giữa các cụm song song là ≤3% và giảm thiểu tổn thất dòng điện xoáy.
- Bù giãn nở nhiệt: Tích hợp các khe co giãn hình sóng hoặc hình Ω để hấp thụ biến dạng nhiệt, ngăn ngừa sự tập trung ứng suất khi chịu tải trọng theo chu kỳ.
Xử lý hỗn hợp có độ chính xác cao - Công nghệ composite cuộn liên kết: Sử dụng liên kết cuộn nóng và ủ sáng trực tuyến để đạt được bề mặt Cu-Al liền mạch với độ bền liên kết cao.
- Gia công CNC: Sử dụng hệ thống CNC nhiều trục để cắt, đục lỗ và uốn chính xác, với dung sai lỗ lắp chìa khóa được kiểm soát trong phạm vi ± 0,1mm.
Độ tin cậy kết nối và cách nhiệt
- Xử lý bề mặt: Các khu vực kết nối được mạ niken hoặc thiếc chọn lọc để chống oxy hóa và giảm điện trở tiếp xúc.
- Tích hợp cách nhiệt: Sử dụng phun tĩnh điện cho lớp phủ gốc epoxy hoặc ép phun nhựa kỹ thuật để đạt được độ bền cách nhiệt cao và mức bảo vệ IP67.
Các bước quy trình sản xuất (Phiên bản tối ưu hóa)
| Step |
Core Process |
Key Technical Points |
Output Standard |
| 1 |
Material Composite |
Cu-Al roll-bonding, online annealing |
Interface shear strength ≥35MPa |
| 2 |
Precision Stamping |
Progressive die punching, burr control |
Dimensional tolerance ±0.1mm |
| 3 |
Bending & Forming |
Servo-controlled bending, arc precision control |
Bend radius accuracy ±0.1mm |
| 4 |
Surface Plating |
Selective nickel/tin plating |
Coating thickness ≥5 μm |
| 5 |
Insulation Coating |
Electrostatic spraying/injection molding |
Withstand voltage ≥2500V AC
|
| 6 |
Comprehensive Testing
|
Resistance, inductance, hipot, thermal cycling
|
Defect rate ≤0.01% |
