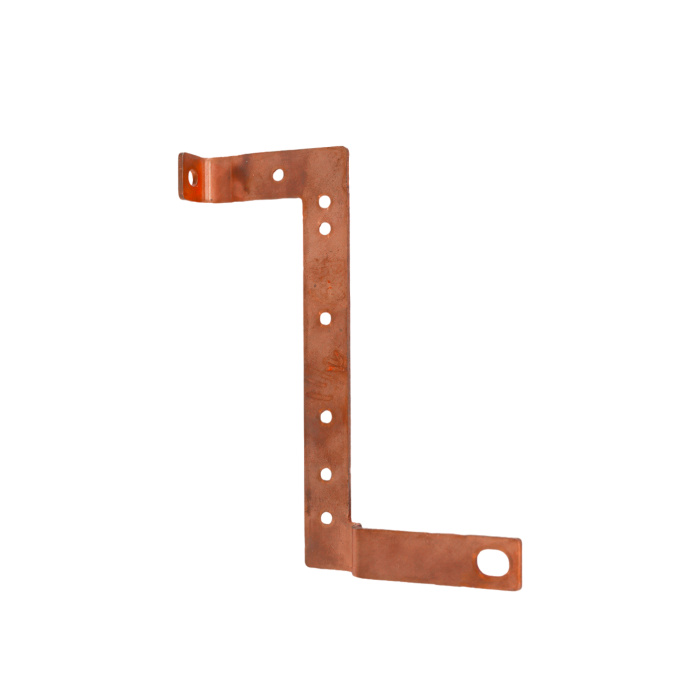

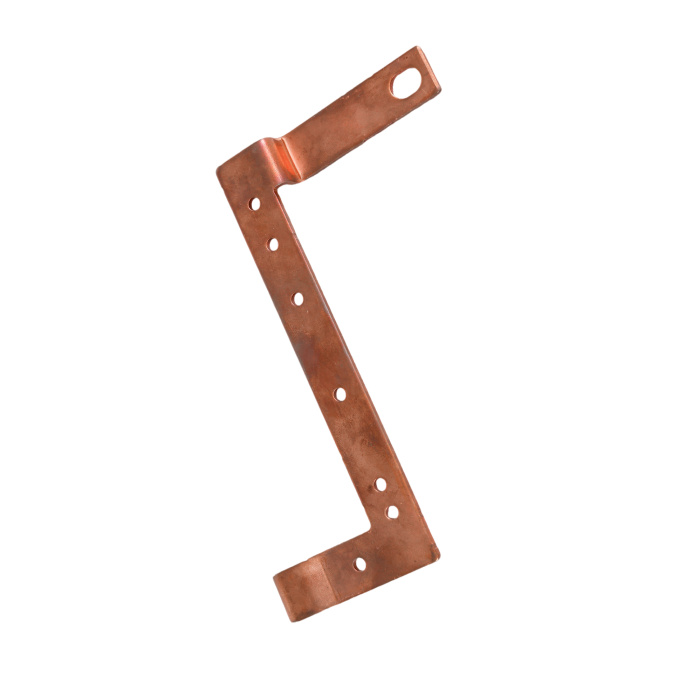

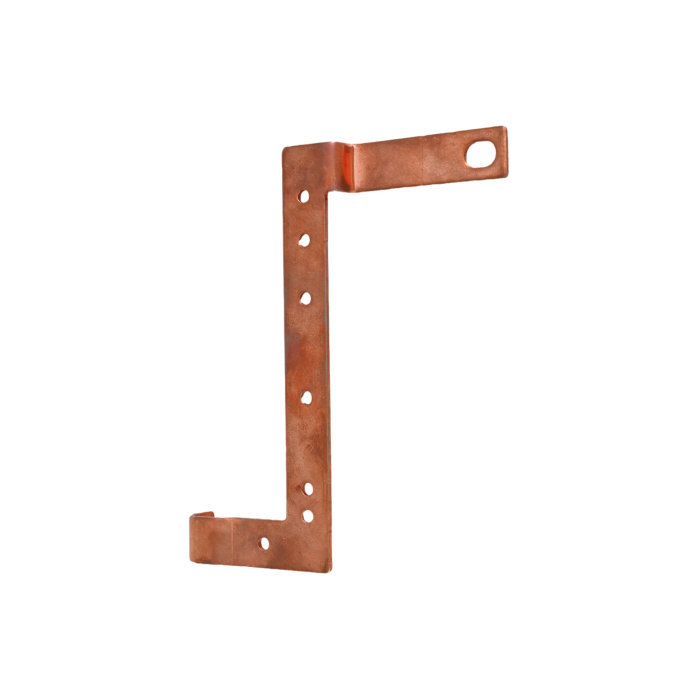

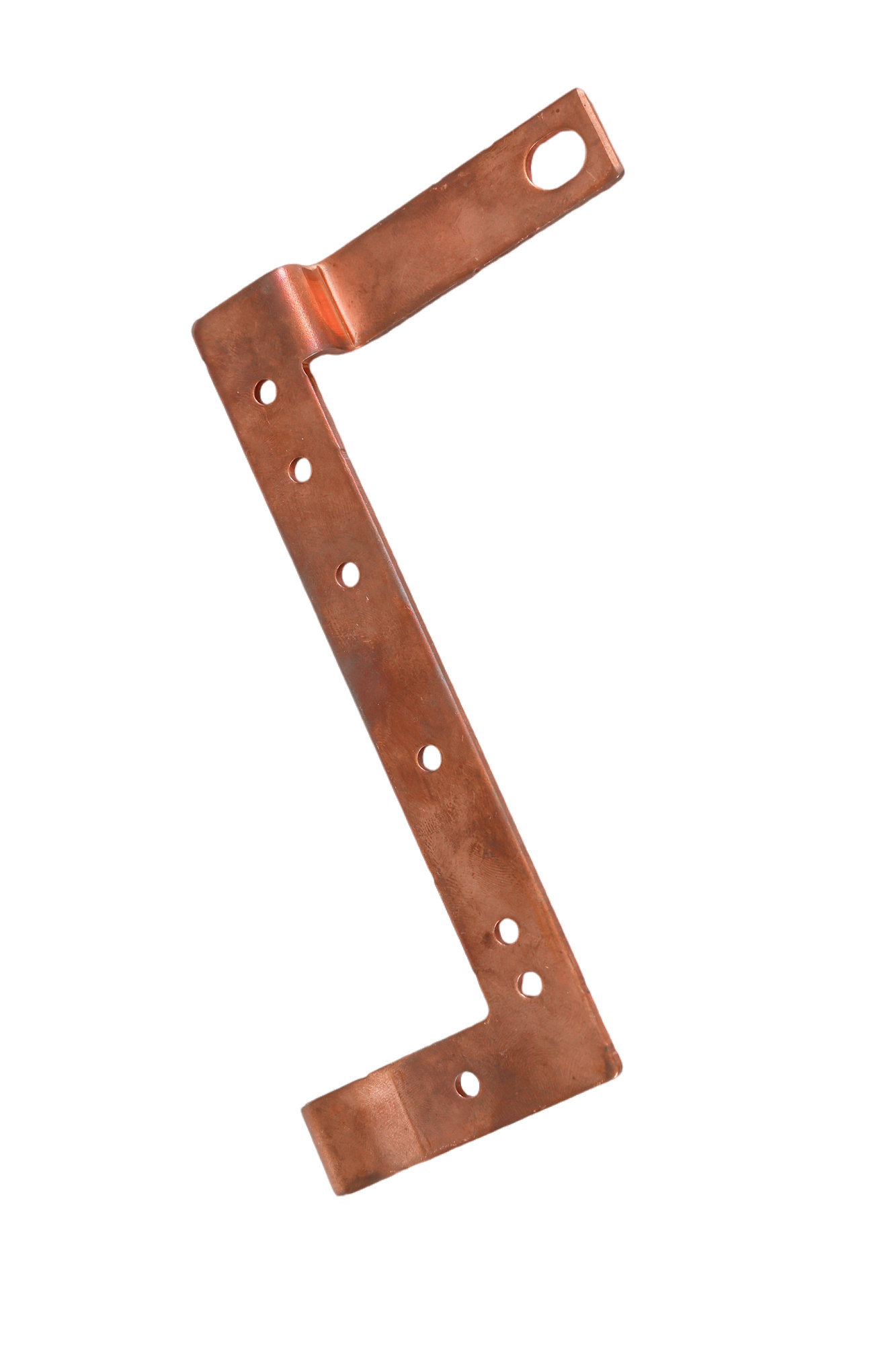

Thanh cái đồng song song nối tiếp

Định vị sản phẩm:

Thanh cái kết nối mô-đun HTD là một thành phần dẫn điện được thiết kế chính xác để truyền dòng điện cao giữa các mô-đun pin liền kề trong bộ pin nguồn. Được sản xuất từ ​​​​đồng T2 có độ tinh khiết cao ( ≥99,95%) hoặc vật liệu composite nhôm-đồng tiên tiến, nó đảm bảo truyền dòng điện trở kháng thấp trong khi vẫn duy trì mức tăng nhiệt độ tối thiểu. Các thanh cái này cho phép kết nối nối tiếp và song song hiệu quả trong không gian hạn chế, sử dụng công nghệ tích hợp cách điện và dập chính xác để nâng cao độ tin cậy. Được xếp hạng cho các môi trường khắc nghiệt từ -40°C đến 105°C, chúng duy trì hiệu suất ổn định với mức tăng nhiệt độ ≤40K ở dòng điện định mức. Thiết kế nhỏ gọn giúp tăng mức sử dụng không gian mô-đun lên hơn 20%, cải thiện đáng kể mật độ năng lượng của bộ pin và an toàn điện. Lý tưởng cho xe điện và hệ thống lưu trữ năng lượng đòi hỏi các giải pháp kết nối mạnh mẽ, tiết kiệm không gian.

Các thông số hiệu suất chính của thanh cái đồng :

• Mô phỏng nhiệt điện: Tối ưu hóa hình dạng mặt cắt thanh cái và đường đi dây thông qua mô phỏng khớp nối mạch trường 3D, giảm trở kháng AC và tổn thất dòng điện xoáy, đồng thời đảm bảo độ lệch dòng điện giữa các mô-đun song song 3%.
• Thiết kế kết cấu nhỏ gọn: Áp dụng bố cục uốn cong hình chữ Z/hình chữ L để thích ứng với không gian lắp đặt mô-đun, tích hợp các khe định vị chống lừa với dung sai lắp đặt ± 0,5mm, cải thiện hiệu suất lắp ráp lên 30%.

• Kiến trúc cách nhiệt nhiều lớp: Sử dụng màng composite PET+PI​ hoặc lớp phủ gốm epoxy​ (độ dày 0,2-0,5mm) để cách nhiệt, chịu được điện áp ≥3000V AC và có độ dẫn nhiệt ≥1,5 W/m·K.
• Thiết kế đệm linh hoạt: Tích hợp các khe co giãn hình Ω ở các đầu kết nối để bù cho độ dịch chuyển giãn nở nhiệt ±2 mm của các mô-đun, tránh nứt do tập trung ứng suất gây ra.
