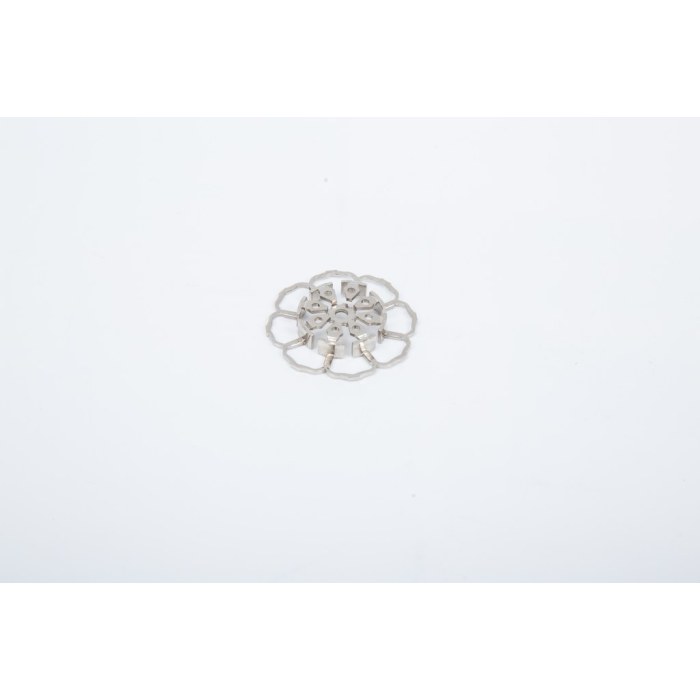

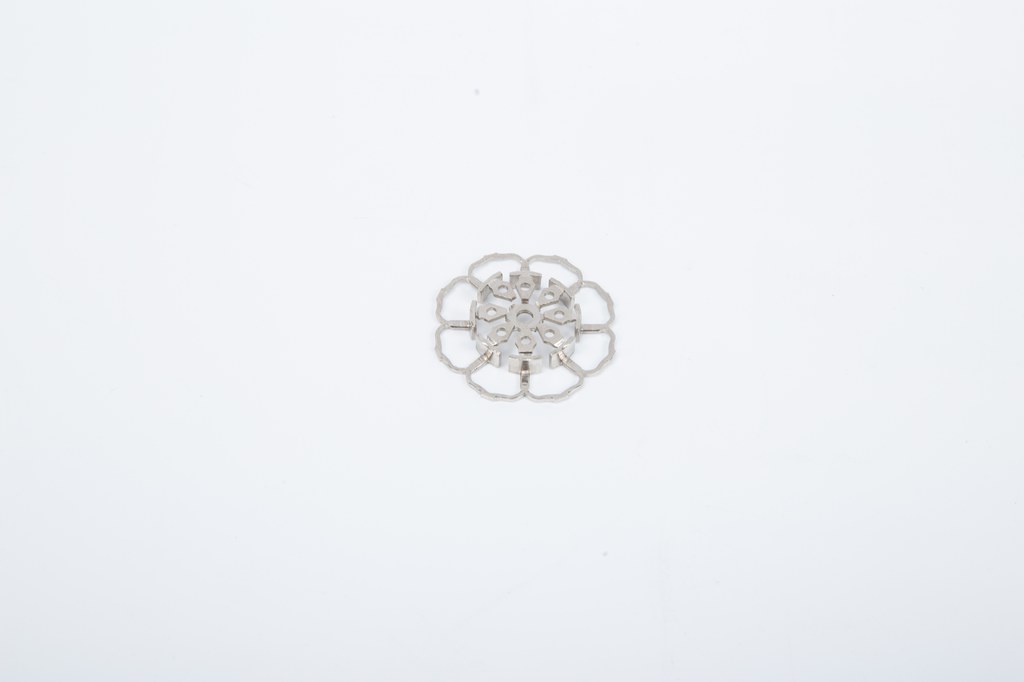

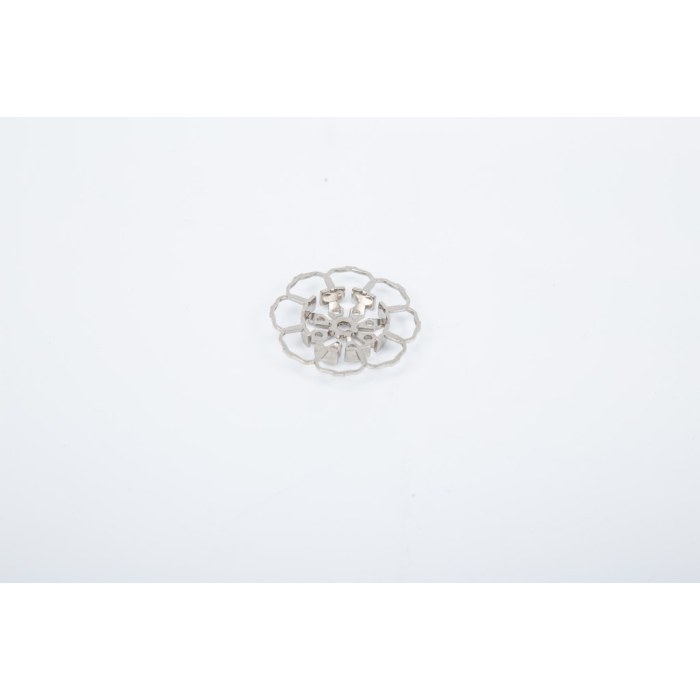

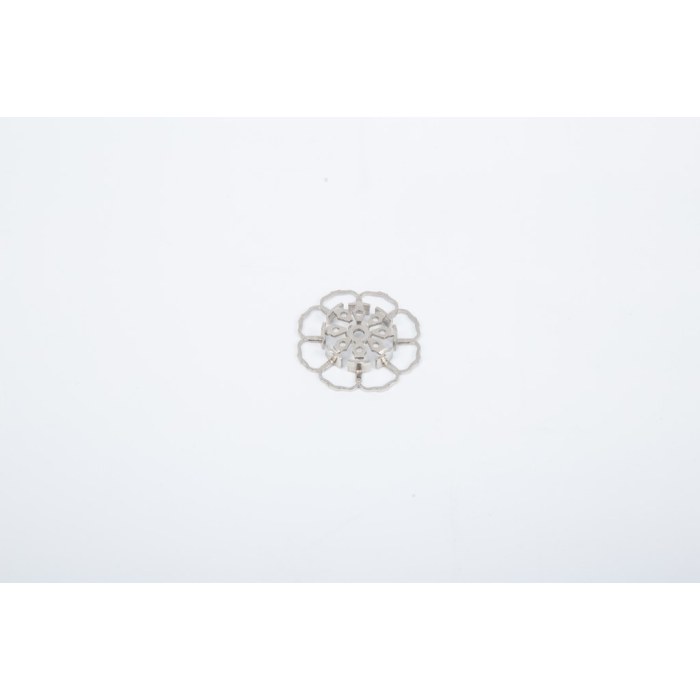

Thanh cái đầu ra nguồn ba pha
Định vị sản phẩm:
Thanh cái đầu ra 3 pha của động cơ HTD là một bộ phận dẫn điện được chế tạo chính xác được thiết kế cho các hệ thống truyền động điện của xe năng lượng mới. Nó truyền nguồn điện xoay chiều ba pha U/V/W một cách đáng tin cậy giữa bộ điều khiển động cơ và động cơ truyền động. Được sản xuất từ đồng T2 có độ dẫn điện cao (độ tinh khiết ≥99,9%) hoặc hỗn hợp nhôm-đồng tiên tiến, đảm bảo hiệu quả tối ưu. Với thiết kế nhiều lớp với lớp cách nhiệt tích hợp, nó đạt được độ tự cảm cực thấp (12nH) và hỗ trợ phạm vi dòng điện rộng (200A–3000A liên tục). Được thiết kế để đảm bảo độ bền, nó hoạt động từ -40°C đến 105°C (nhiệt độ cao nhất là 180°C) với mức tăng nhiệt độ ≤35K. Khả năng che chắn điện từ và chống rung mạnh mẽ của nó nâng cao hiệu suất EMC và độ tin cậy của hệ thống, khiến nó trở nên cần thiết cho đầu ra động cơ hiệu suất cao.
Các thông số hiệu suất chính của thanh cái đồng :
| Category |
Specific Parameters |
Test Standard |
| Base Material Type |
T2 Copper (default), Copper-Aluminum Composite Structure (optional) |
GB/T 5585.1 |
| Electrical Performance |
DC Resistivity ≤0.026 Ω·mm²/m; AC Impedance (@10kHz) ≤1.2x DC Resistance |
IEC 60287 |
Rated Current
|
Continuous Current: 200A–3000A (section optimized), Peak Current ≥2x rated value
|
IEC 60947
|
| Insulation & Protection |
Withstand Voltage ≥3000V AC (60s); Protection Class IP67; Creepage Distance ≥8mm |
ISO 20653 |
| Mechanical Strength |
Tensile Strength ≥210MPa, Vibration Stability ≥20g (10-2000Hz) |
IEC 60068-2-6 |
Thermal Management
|
Operating Temperature: -40°C~105°C, Short-term Withstand: 180°C |
IEC 60068-2-14
|
| EMC Performance |
Integrated Nanocrystalline Magnetic Core, Common-Mode Noise Suppression ≥15dB @1MHz |
CISPR 25 |
Connection Reliability
|
Contact Resistance ≤5μΩ, Bolt Torque Retention Rate ≥95% (post-vibration) |
Enterprise Standard
|
Quy trình cốt lõi & Quy trình sản xuất:
Thiết kế cấu trúc liên kết có độ tự cảm thấp
- Mô phỏng khớp nối nhiệt điện: Tối ưu hóa cấu trúc nhiều lớp và khoảng cách của thanh cái thông qua mô phỏng khớp nối mạch trường 3D, giảm độ tự cảm ký sinh xuống ≤12nH và tổn thất dòng điện xoáy 30%.
- Thiết kế lọc tích hợp: Kết hợp lõi từ tinh thể nano hoặc cuộn cảm chế độ chung được cố định trong vỏ nhựa bằng hợp chất bầu để triệt tiêu tiếng ồn chế độ chung tần số cao.
Công nghệ xử lý và niêm phong có độ chính xác cao - Dập khuôn lũy tiến: Sử dụng khuôn chính xác đa trạm để hoàn thành việc đột, gấp mép và uốn trong một thao tác, đạt được dung sai góc nhọn ± 0,05mm và chiều cao gờ ≤0,005mm.
- Bảo vệ bịt kín nhiều giai đoạn: Kết hợp các miếng đệm kín, lấp đầy khe hở vi mô bằng chất lỏng ngâm tẩm và hợp chất bầu trong các rãnh được chỉ định để chịu được 2000 giờ thử nghiệm sốc nhiệt.
Tích hợp cách nhiệt và tản nhiệt
- Kiến trúc cách nhiệt tăng cường: Sử dụng màng composite PET+PI hoặc lớp phủ epoxy-gốm (độ dày 0,2–0,5mm), cung cấp điện áp chịu được ≥3000V AC và độ dẫn nhiệt ≥1,5 W/m·K.
- Tối ưu hóa quản lý nhiệt: Đổ đầy mỡ silicon dẫn nhiệt giữa thanh cái và vỏ động cơ, giảm 35% điện trở nhiệt.
Các bước quy trình sản xuất (Phiên bản tối ưu hóa)
| Step |
Core Process |
Key Technical Points |
Output Standard |
| 1 |
Material Preparation |
T2 copper strip slitting, online bright annealing |
Conductivity ≥100% IACS |
| 2 |
Precision Stamping |
Progressive die high-speed stamping, burr control |
Dimensional tolerance ±0.1mm |
| 3 |
Bending & Forming |
Servo-controlled bending, arc precision control |
Bend radius accuracy ±0.1mm |
| 4 |
Surface Treatment |
Selective silver/tin plating, micro-arc oxidation |
Plating thickness 5-10μm |
| 5 |
Insulation Integration |
Electrostatic powder spraying or insert molding |
Insulation withstand voltage ≥3000V AC
|
| 6 |
Comprehensive Testing
|
Loop resistance, partial discharge, vibration, EMC tests
|
Defect rate ≤0.01% |
