Thanh cái linh hoạt chống rung tủ ESS
Định vị thanh cái bằng đồng tùy chỉnh :

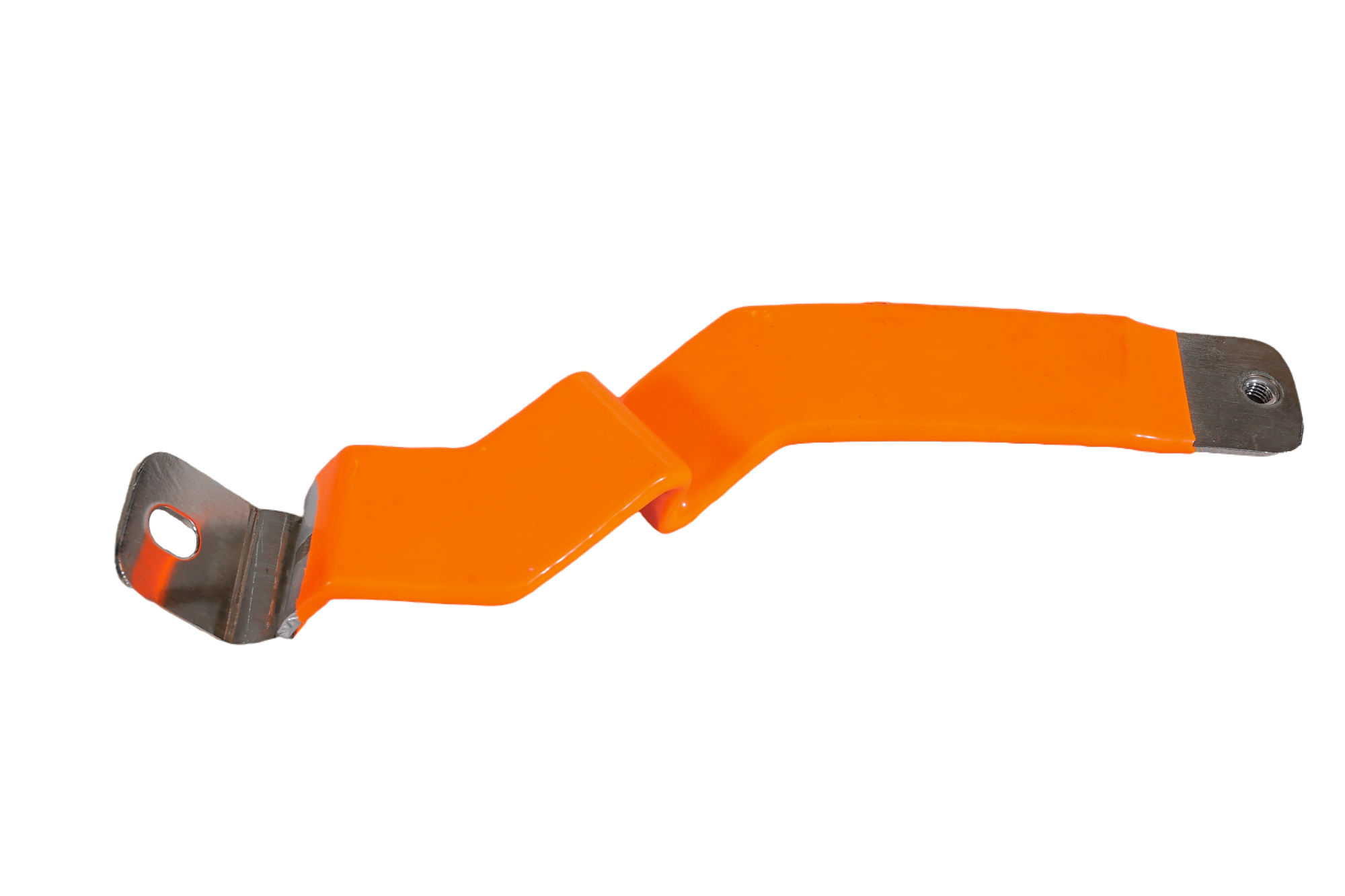

Thanh cái linh hoạt chống rung tủ HTD ESS là thành phần dẫn điện linh hoạt cốt lõi trong các hệ thống lưu trữ năng lượng quy mô lớn, được thiết kế để truyền dòng điện hiệu quả giữa các cụm pin và khử ứng suất động. Sử dụng cấu trúc nhiều lớp lá đồng T2 (độ dày 0,1–0,3 mm) được liên kết thông qua công nghệ Quy trình khuếch tán phân tử (MDP), nó tạo thành một dây dẫn linh hoạt có khả năng uốn cong ba chiều. Thiết kế đệm hình sóng độc đáo của nó giúp hấp thụ hiệu quả các rung động và tác động do vận chuyển, địa chấn hoặc hoạt động lâu dài (bù cho độ dịch chuyển ±3mm), với độ tự cảm ký sinh ≤10nH. Hỗ trợ dòng điện liên tục 500A–5000A và mức tăng nhiệt độ ≤35K ở dòng điện định mức, lớp cách nhiệt của nó sử dụng các ống bọc cao su silicon gia cố hoặc ống co nhiệt polyolefin liên kết ngang, cung cấp định mức điện áp chịu được ≥3000V AC, cấp bảo vệ IP67 và phạm vi nhiệt độ hoạt động từ -40°C đến 105°C. Thanh cái này giúp giảm 60% nguy cơ mỏi do ứng suất tại các điểm kết nối, nâng cao độ tin cậy của hệ thống lưu trữ năng lượng trong môi trường khắc nghiệt và đóng vai trò là thành phần chính để đảm bảo tuổi thọ 25 năm trong các dự án lưu trữ năng lượng ở cấp độ lưới điện.
Các thông số hiệu suất chính của thanh cái đồng :
| Category |
Specific Parameters |
Test Standard |
| Substrate Structure |
Multi-layer T2 copper foil (thickness 0.1–0.3mm), copper layer volume ratio 15%-25% (adjustable) |
GB/T 5585.1 |
| Electrical Conductivity |
DC resistivity ≤0.026 Ω·mm²/m; carries 85%-90% current of equivalent solid copper busbar |
IEC 60287 |
Rated Current
|
Continuous current: 500A–5000A (section optimized); peak current ≥3x rated value
|
IEC 60947
|
| Insulation & Protection |
Withstand voltage ≥3000V AC (60s); protection class IP67; creepage distance ≥10mm |
ISO 20653 |
| Mechanical Strength |
Tensile strength ≥150 MPa; vibration stability ≥20g (10–2000Hz) |
IEC 60068-2-6 |
Seismic Performance
|
Withstands seismic test at 0.5g acceleration (equivalent to magnitude 6 earthquake), safety factor 1.67 |
IEC 61166
|
| Thermal Cycle Life |
Withstands >3000 thermal cycles (-40°C to 105°C); resistance change rate ≤3% |
IEC 60068-2-14 |
Connection Reliability
|
Contact resistance ≤5μΩ; bolt torque retention rate ≥95% (post-vibration) |
Enterprise Standard
|
Quy trình cốt lõi & Quy trình sản xuất:
Thiết kế cấu trúc liên kết địa chấn
- Tối ưu hóa mô phỏng động: Tối ưu hóa bước sóng và bán kính cong thông qua phân tích phần tử hữu hạn mô phỏng sóng địa chấn và phổ rung động cơ học, cho phép sản phẩm hấp thụ 20g năng lượng rung ngẫu nhiên với khả năng bù dịch chuyển ±3mm.
- Thiết kế khớp nối cơ nhiệt-điện: Sử dụng mô phỏng khớp nối mạch trường 3D để đảm bảo mức tăng nhiệt độ đồng đều (chênh lệch nhiệt độ cục bộ ≤5K) dưới dòng điện định mức trong khi vẫn duy trì tuổi thọ mỏi phân đoạn linh hoạt >10.000 chu kỳ.
Tích hợp quy trình khuếch tán phân tử (MDP)
- Liên kết trạng thái rắn lá đồng nhiều lớp: Đạt được độ bền cắt bề mặt ≥40MPa và độ lệch nhất quán điện trở ≤1,5% thông qua hàn khuếch tán áp suất nóng chân không ở 400–600°C.
- Xử lý Laser chính xác: Cắt laser UV đạt độ chính xác ± 0,05mm, tránh các vệt (chiều cao ≤0,01mm) có thể làm thủng lớp cách nhiệt.
Tích hợp bảo vệ nhiều lớp
- Kiến trúc cách nhiệt tăng cường: Sử dụng lớp phủ toàn diện với ống bọc cao su silicon hoặc cán màng composite PET+PI (độ dày 0,3–0,8mm), cung cấp điện áp chịu được ≥3000V AC và cấp chống cháy UL94 V-0.
- Thiết kế thích ứng với môi trường: Lớp cách nhiệt được xử lý bằng lớp phủ chống ẩm và dải keo, hỗ trợ hoạt động không ngưng tụ trong môi trường độ ẩm 95%, vượt qua các bài kiểm tra phun muối ≥1000 giờ.
Các bước quy trình sản xuất (Phiên bản tối ưu hóa)
| Step |
Core Process |
Key Technical Points |
Output Standard |
| 1 |
Foil Stacking |
Automatic alignment of 20–40 layers of 0.1mm copper foil |
Stacking misalignment ≤0.1mm |
| 2 |
MDP Bonding |
Vacuum diffusion welding (400–600°C) |
Interfacial shear strength ≥40MPa |
| 3 |
Waveform forming |
Hydroforming + servo bending |
Wave pitch tolerance ±0.2mm |
| 4 |
Surface Treatment |
Selective tin/silver plating (5–15μm) |
Salt spray resistance ≥720h |
| 5 |
Insulation Integration |
Silicone sleeve heat shrinking + epoxy potting |
Insulation withstand voltage ≥3000V AC
|
| 6 |
Comprehensive Testing
|
Vibration, temperature rise, thermal cycle tests
|
Defect rate ≤0.01% |
