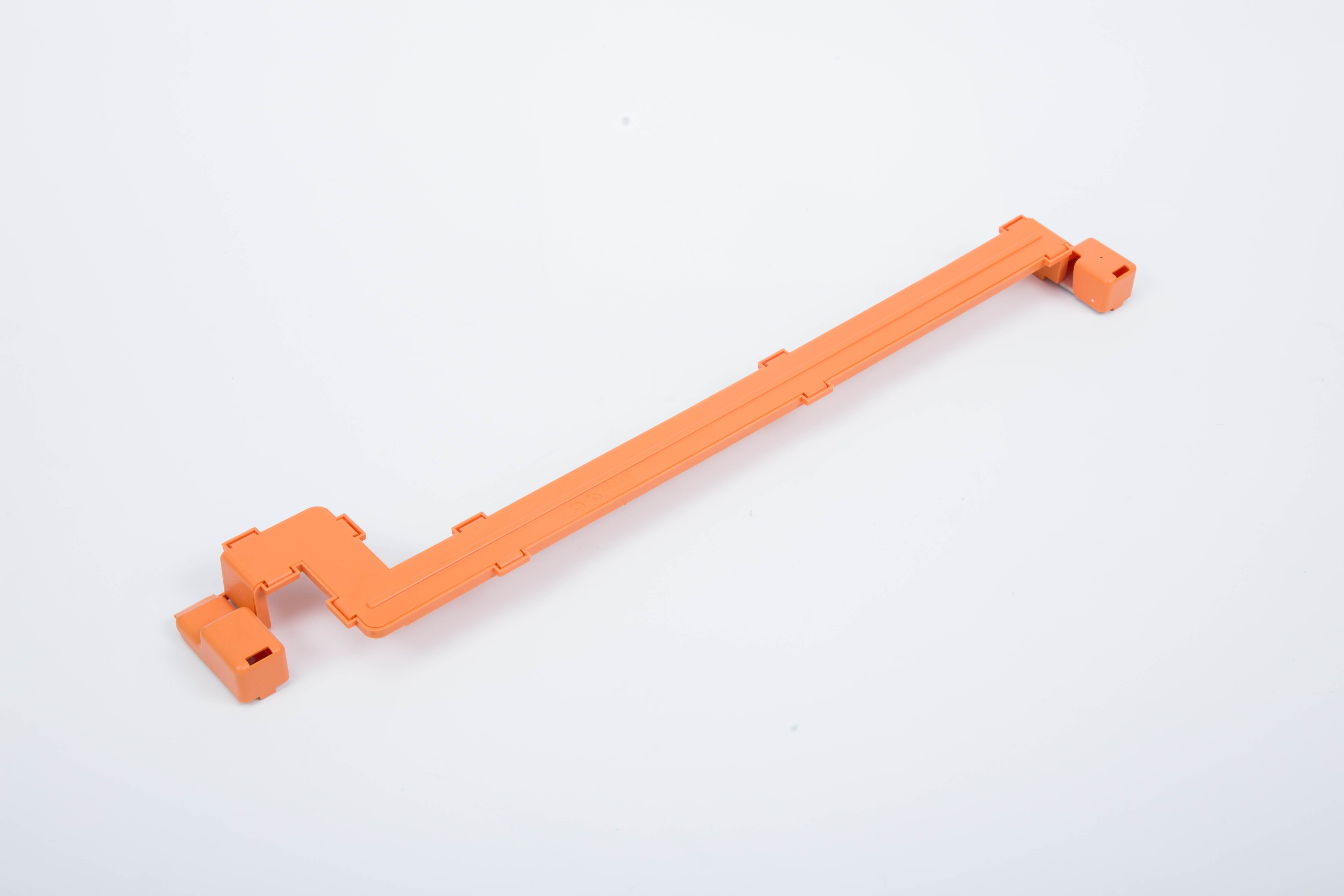

Thanh cái lưu trữ năng lượng container
Định vị sản phẩm:
Thanh cái kết nối cụm pin đóng vai trò là thành phần dẫn điện cốt lõi cho hệ thống lưu trữ năng lượng, cho phép kết nối song song, chuỗi có độ tin cậy cao và tổn thất thấp giữa các tế bào hoặc mô-đun pin. Đóng vai trò là "động mạch năng lượng" của hệ thống pin ESS, nó thu thập và truyền tải hiệu quả hàng nghìn ampe dòng điện cao trong cụm. Với thiết kế cấu trúc tích hợp nhỏ gọn, đa cấp, nó tối ưu hóa kết nối điện, quản lý nhiệt, bảo vệ cách điện và hỗ trợ cơ học trong không gian hạn chế. Khả năng tích hợp cao, độ an toàn nâng cao và khả năng lắp đặt dễ dàng giúp cải thiện đáng kể mật độ năng lượng của hệ thống, vòng đời và độ an toàn khi vận hành.
Các thông số hiệu suất chính của khuôn chèn :
| Category |
Specific Parameters |
Test Standard |
| Conductive Material |
High-purity aluminum (AL1050/1060, nickel/tin plated), T2 copper, Copper-aluminum composite |
ASTM B209 / GB/T 5585.1 |
| Rated Voltage |
Max. Working Voltage: DC 1000V / DC 1500V (Optional) |
IEC 60947 / UL 4128 |
Current-Carrying Capacity
|
Continuous current 200A – 3000A (expandable), Contact resistance ≤ 10μΩ (per point), Temp. rise ≤ 35K (@25℃)
|
Enterprise Standard / Thermal Simulation & Validation
|
| Insulation & Safety |
Withstand Voltage ≥ 3000V AC (50Hz, 1min), Protection Class IP68 (submersible), CTI ≥ 600V, Flammability Rating V-0 |
IEC 60529 / UL 94 / IEC 60695 |
| Structural Design |
Integrated voltage/temp. sense points, structural support, and anti-reverse design, supports multi-level stacking |
Vibration test IEC 60068-2-6 / Shock test IEC 60068-2-27 |
Connection Method
|
Laser welding (Penetration ≥0.8mm, False weld rate<0.05%) / High-precision bolted connection (Torque controlled ±0.3N·m) |
IPC-J-STD-001 / IEC 60947
|
Structural Design
|
Integrated voltage/temp. sense points, structural support, and anti-reverse design, supports multi-level stacking |
Vibration test IEC 60068-2-6 / Shock test IEC 60068-2-27
|
Lightweight Benefit
|
Aluminum solution weight reduction ≥ 40% vs. equivalent copper; Cu-Al composite reduction ≥ 35% while maintaining performance |
Real-application validation
|
Operating Temperature
|
-40℃ ~ +85℃ (Standard) / -40℃ ~ +105℃ (High-temp. version) |
IEC 60068-2
|
Quy trình cốt lõi & Quy trình sản xuất:
Cấu trúc liên kết & thiết kế điện
- Đồng mô phỏng Điện-Nhiệt-Cấu trúc: Thực hiện mô phỏng đa vật lý (EM, nhiệt, ứng suất) dựa trên bố cục cụm để tối ưu hóa cấu trúc liên kết thanh cái, đạt được điện trở vòng lặp thấp nhất, chia sẻ dòng điện tối ưu và phân phối nhiệt, từ đó triệt tiêu các điểm nóng cục bộ.
- Thiết kế cho khả năng sản xuất (DFM): Tích hợp các tiêu chuẩn hàn laser, khe hở/rãnh điện và các tính năng hướng dẫn lắp ráp để đảm bảo sản xuất tự động và lắp đặt nhanh chóng.
Kết nối và tích hợp có độ tin cậy cao - Hàn Laser chính xác: Sử dụng tia laser sợi quang công suất cao với khả năng căn chỉnh tầm nhìn CCD và giám sát quá trình để đạt được mối hàn xuyên sâu, không bắn tóe tới các đầu nối/đầu nối tế bào, với độ ổn định điện trở hàn >99,5%.
- Kết nối bắt vít có trở kháng thấp: Sử dụng các cấu trúc chống nới lỏng tự bù và lớp mạ có tính dẫn điện cao để đảm bảo điện trở tiếp xúc ổn định dưới rung động lâu dài, đáp ứng hàng nghìn chu kỳ cho các ứng dụng ESS.
Tích hợp cách nhiệt và bảo vệ
- Đúc chèn đa vật liệu: Bao bọc toàn bộ hoặc một phần cụm thanh cái bằng nhựa kỹ thuật gia cố chống cháy (PPS/PA+GF/PBT), đạt được khả năng cách ly điện hoàn toàn, cố định cơ học và bịt kín môi trường. Khuôn kết hợp các kênh làm mát phù hợp để tránh vết lõm trên các phần dày.
- Tích hợp đa chức năng: Các tính năng tích hợp đồng khuôn chẳng hạn như khe cắm cảm biến điện áp, giá đỡ cảm biến nhiệt độ, cố định dây điện và dấu truy xuất nguồn gốc mã QR.
Các bước quy trình sản xuất (Phiên bản tối ưu hóa)
| Step |
Core Process |
Key Technical Points |
Output Standard |
| 1 |
Co-design & Simulation |
Electro-Thermo-Mechanical multi-field optimization, DFM review |
Electrical, thermal, structural performance meets targets |
| 2 |
Precision Forming & Treatment |
High-precision stamping/bending, variable cross-section design, surface plating |
Dimensional tolerance ±0.1mm, flawless surface, uniform plating |
| 3 |
High-Reliability Joining |
Laser welding (CCD alignment + online monitoring) / Precision bolt pressing |
False weld rate<0.05%, connection resistance deviation ≤2% |
| 4 |
Molding & Sealing |
Flame-retardant plastic molding, vacuum-assisted venting, in-mold function integration |
Insulation body V-0 rated, defect-free, IP68 protection |
| 5 |
Full Performance Test & Trace |
Loop resistance, HIPOT, EOL test, salt spray aging |
Defect rate ≤0.05%, full data QR code traceability
|
