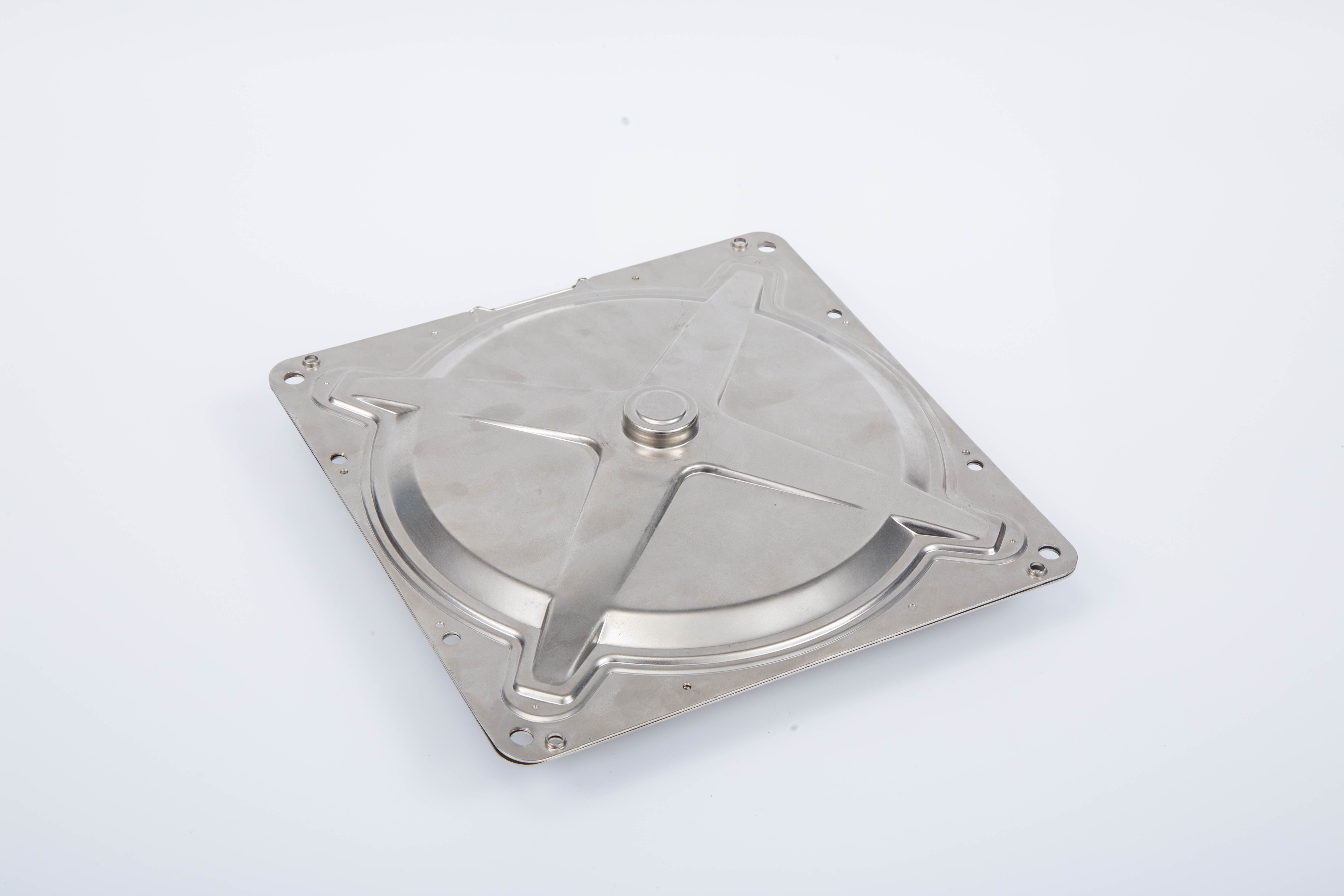

Vỏ động cơ truyền động EV
Định vị dập kim loại chính xác :
Khám phá Vỏ động cơ EV Drive tiên tiến của chúng tôi, được thiết kế cho thế hệ xe điện tiếp theo. Được chế tạo chính xác từ hợp kim nhôm cao cấp, vỏ này mang lại tỷ lệ cường độ trên trọng lượng đặc biệt, đảm bảo bảo vệ chắc chắn cho động cơ điện đồng thời góp phần giảm trọng lượng tổng thể của xe. Vỏ máy có các kênh làm mát tích hợp để quản lý nhiệt tối ưu và tản nhiệt vượt trội, đảm bảo hiệu suất ổn định dưới tải trọng cao. Bề mặt được gia công chính xác của nó đảm bảo sự vừa vặn hoàn hảo, trong khi lớp phủ chống ăn mòn giúp tăng cường độ bền trong môi trường khắc nghiệt. Được thiết kế cho cả xe hybrid và xe điện thuần túy, vỏ động cơ này là giải pháp lý tưởng cho hệ thống truyền động hiệu quả và đáng tin cậy.
Các thông số hiệu suất chính của dập :
| Category |
Specific Parameters |
Test Standard |
| Material Options |
High-strength aluminum alloy (5xxx/6xxx series), Galvanized steel (DC06+Z) |
ASTM B209 / GB/T 3190 |
| Weight Reduction Rate |
25%-40% lighter than traditional die-casting solutions (up to 35% for aluminum version) |
Vehicle comparison verification |
| Structural Strength |
Compressive strength ≥300MPa (Steel version); Rigidity improved by 30% (Bionic rib design) |
GB/T 31467.3 |
| Sealing Grade |
IP67 (Air leakage rate < 0.05 Pa·L/s at 50Pa pressure) |
ISO 20653 |
| Thermal Insulation |
Optional integrated mica sheet (withstands ≥800°C) + ceramic silicone rubber layer |
GB 38031 Thermal Runaway Test |
| Corrosion Resistance |
Neutral salt spray test ≥1000 h (galvanized layer + electrophoretic coating + powder coating) |
GB/T 10125 |
| Operating Temperature |
-40°C ~ +125°C (Coating remains intact, no deformation) |
SAE J2380 |
Quy trình cốt lõi & Quy trình sản xuất của các bộ phận dập kim loại chính xác :
Dập khuôn chính xác
- Thiết kế khuôn mẫu: Sử dụng khuôn lũy tiến nhiều trạm (Vẽ → Cắt xén → Gấp mép → Xỏ lỗ), được tối ưu hóa bằng mô phỏng CAE cho dòng nguyên liệu nhằm ngăn ngừa nứt và nhăn.
- Thiết bị dập: Đầy đủ các loại máy ép từ 25T đến 2000T, hỗ trợ gia công phôi cuộn theo yêu cầu (TRB). Điều này cho phép làm dày vật liệu ở những khu vực quan trọng (ví dụ: xung quanh các lỗ lắp) và làm mỏng vật liệu ở những vùng không chịu tải.
- Điều khiển chính xác: Dung sai kích thước ± 0,1mm. Các lỗ định vị được hình thành chỉ bằng một thao tác dập duy nhất, loại bỏ biến dạng khi hàn.
Xử lý bề mặt & chống ăn mòn
- Hệ thống sơn phủ bảo vệ ba lớp:
- Lớp nền: Lắng đọng điện di Cathodic (20-30μm): Tăng cường độ bám dính và mang lại khả năng chống ăn mòn nền tảng.
- Lớp giữa: Sơn tĩnh điện (80-100μm): Mang lại khả năng chống trầy xước và hóa chất tuyệt vời.
- Lớp trên cùng (Tùy chọn): Cao su silicon có thể gốm sứ: Tạo thành một rào cản bằng gốm trong các sự kiện chạy trốn nhiệt để tăng cường an toàn.
- Ưu điểm của quy trình: Dây chuyền sơn hoàn toàn tự động đảm bảo độ đồng đều của lớp phủ >95%, được xác nhận bằng thử nghiệm phun muối trong 1000 giờ.
Thiết kế tích hợp
- Tối ưu hóa cấu trúc: Các gân gia cố được tối ưu hóa cấu trúc liên kết Bionic cải thiện khả năng chống va đập, tăng hiệu suất hấp thụ năng lượng va chạm lên 20%.
- Tích hợp chức năng: Các tính năng như giá đỡ lỗ thông hơi chống nổ, giao diện bộ dây và lỗ đường ống làm mát được hình thành trong một quy trình dập duy nhất, giảm thiểu rủi ro rò rỉ và xử lý thứ cấp.
- Giải pháp bịt kín: Tương thích với các miếng đệm kín bằng Cao su silicon lỏng (LSR) hoặc Ethylene Propylene Diene Monomer (EPDM) để vừa vặn hoàn hảo với các vỏ bộ pin khác nhau.
