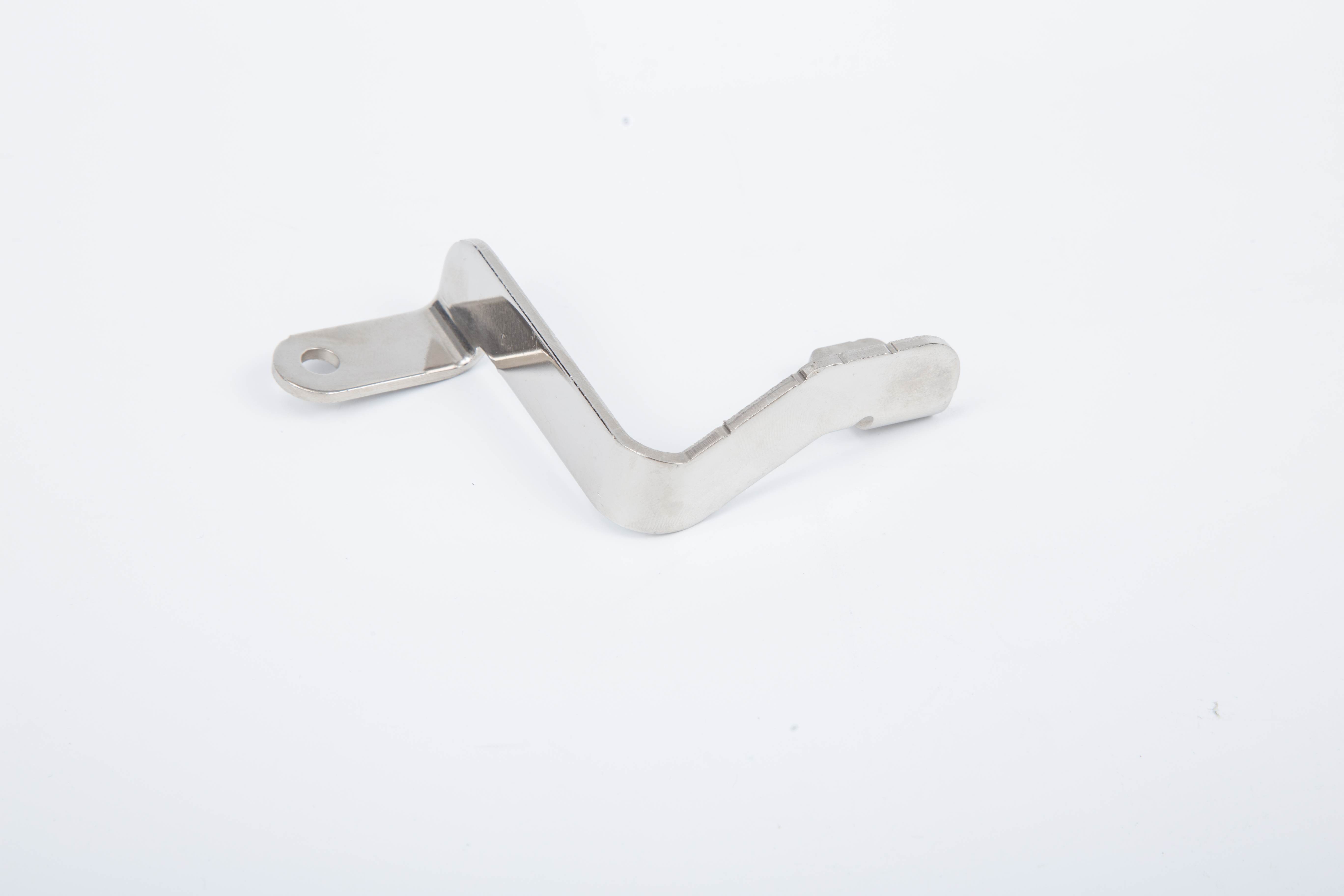

Thanh cái kết nối tụ lọc
Định vị sản phẩm:
Thanh cái tụ điện HTD DC-Link là thành phần dẫn điện hiệu suất cao được thiết kế cho bộ điều khiển động cơ trong hệ thống truyền động điện. Nó đảm bảo khả năng đệm năng lượng hiệu quả và lọc chính xác giữa tụ điện liên kết DC và mô-đun IGBT. Thanh cái này thực hiện hai chức năng quan trọng: ổn định điện áp liên kết DC và cung cấp đường kết nối có trở kháng thấp. Được sản xuất từ đồng T2 có độ dẫn điện cao (độ tinh khiết ≥99,9%) hoặc vật liệu tổng hợp nhôm-đồng tiên tiến, nó có thiết kế nhiều lớp cải tiến giúp đạt được độ tự cảm ký sinh cực thấp ≤8nH. Được thiết kế để đảm bảo độ tin cậy trong phạm vi nhiệt độ rộng (-40°C đến 105°C), nó tăng cường đáng kể mật độ năng lượng và hiệu suất chuyển mạch trong các ứng dụng tần số cao. Lý tưởng cho các phương tiện điện hiện đại và truyền động công nghiệp, thanh cái HTD mang lại hiệu suất mạnh mẽ và độ bền lâu dài, khiến nó trở thành giải pháp không thể thiếu cho các thiết bị điện tử công suất tiên tiến.
Các thông số hiệu suất chính của thanh cái đồng :
| Category |
Specific Parameters |
Test Standard |
| Base Material Type |
T2 Copper (default), Copper-Aluminum Composite (optional) |
Enterprise Standard / ICP-AES |
| Electrical Conductivity |
DC resistivity ≤0.026 Ω·mm²/m; AC impedance (@100kHz) ≤1.2× DC resistance |
IEC 60287 |
Rated Current
|
Continuous current: 300A–5000A (section-optimized); peak current ≥3× rated value
|
IEC 60947
|
| Insulation & Protection |
Withstand voltage ≥3500V AC (60s); protection class IP67; creepage distance ≥10mm |
ISO 20653 |
| Mechanical Strength |
Tensile strength ≥220 MPa; vibration stability ≥25g (10–2000Hz) |
IEC 60068-2-6 |
Thermal Management
|
Operating Temperature: -40°C~105°C, Short-term Withstand: 180°C |
IEC 60068-2-14
|
Connection Reliability
|
Contact Resistance ≤3μΩ, Bolt Torque Retention Rate ≥98% (post-vibration) |
Enterprise Standard
|
Quy trình cốt lõi & Quy trình sản xuất:
Thiết kế cấu trúc liên kết có độ tự cảm thấp
- Cấu trúc nhiều lớp của thanh cái được tối ưu hóa bằng cách sử dụng mô phỏng khớp nối nhiệt điện từ 3D để giảm thiểu độ tự cảm của vòng lặp (<8nH) và tổn thất dòng điện xoáy (giảm 30%). Thiết kế lọc tích hợp kết hợp lõi từ tinh thể nano giúp ngăn chặn nhiễu ở chế độ chung tần số cao ≥15dB @1 MHz.
Xử lý và niêm phong có độ chính xác cao - Bằng cách sử dụng các khuôn lũy tiến đa trạm, thanh cái trải qua quá trình dập, gấp mép và uốn chính xác chỉ trong một thao tác duy nhất, đạt được dung sai chặt chẽ (± 0,05 mm) và vệt tối thiểu ( 0,005 mm). Hệ thống bịt kín ba lớp—kết hợp các miếng đệm, chất lỏng ngâm tẩm và hợp chất bầu—đảm bảo độ bền chống sốc nhiệt (2000 giờ).
Cách nhiệt & tích hợp nhiệt
- Cấu trúc cách nhiệt tăng cường sử dụng màng composite PET+PI hoặc lớp phủ gốm-epoxy (dày 0,3–0,8mm), mang lại điện áp chịu được ≥3500V AC và độ dẫn nhiệt ≥2,0 W/m·K. Mỡ silicon dẫn nhiệt giữa thanh cái và vỏ tụ điện giúp giảm 35% điện trở nhiệt.
Các bước quy trình sản xuất (Phiên bản tối ưu hóa)
| Step |
Core Process |
Key Technical Points |
Output Standard |
| 1 |
Material Preparation |
T2 copper slitting, online bright annealing |
Conductivity ≥100% IACS |
| 2 |
Precision Stamping |
Progressive die stamping, burr control |
Dimensional tolerance ±0.1mm |
| 3 |
Bending & Forming |
Servo-controlled bending |
Bend radius accuracy ±0.1mm |
| 4 |
Surface Treatment |
Selective Ag/Sn plating, micro-arc oxidation |
Plating thickness 5-15μm |
| 5 |
Insulation Integration |
Electrostatic spraying/insert molding |
Withstand voltage ≥3500V AC
|
| 6 |
Comprehensive Testing
|
Loop resistance, partial discharge, vibration test
|
Defect rate ≤0.01% |
