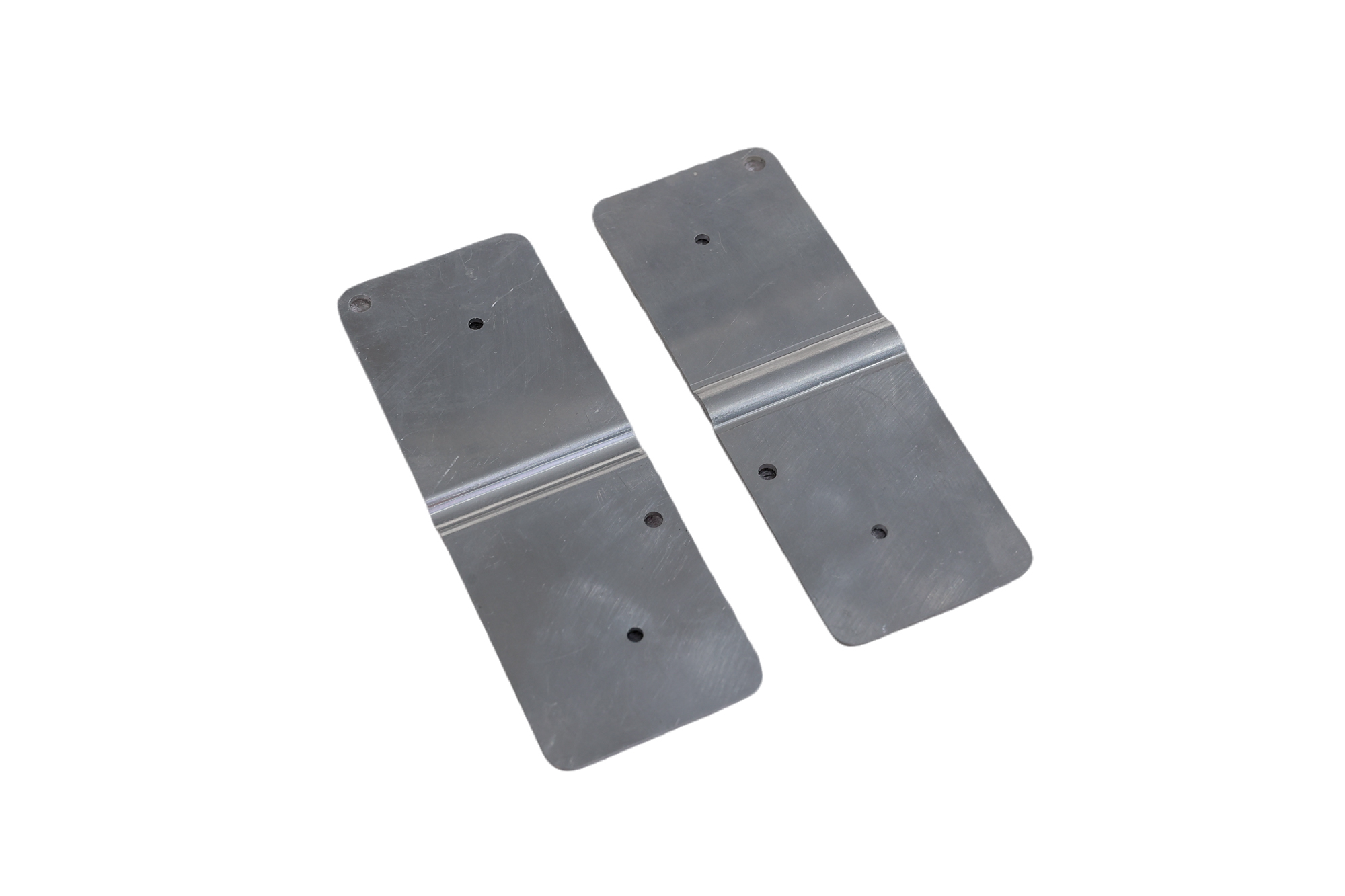

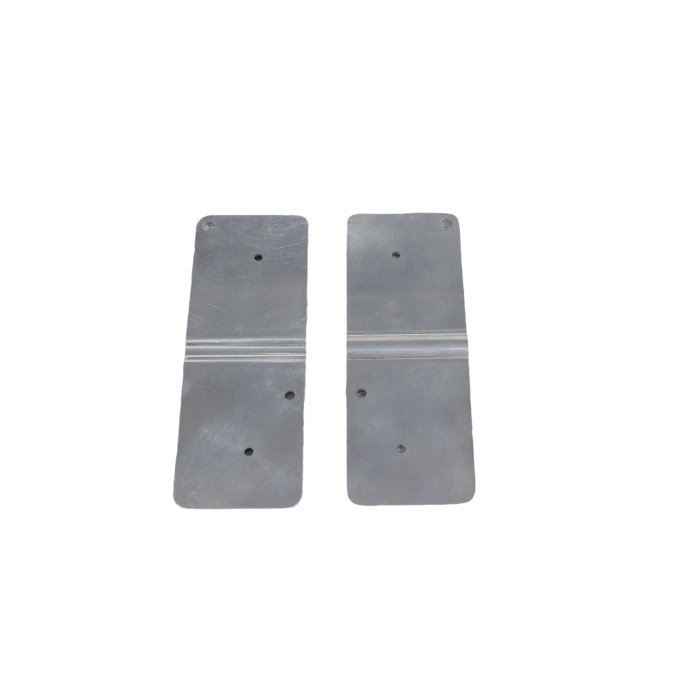

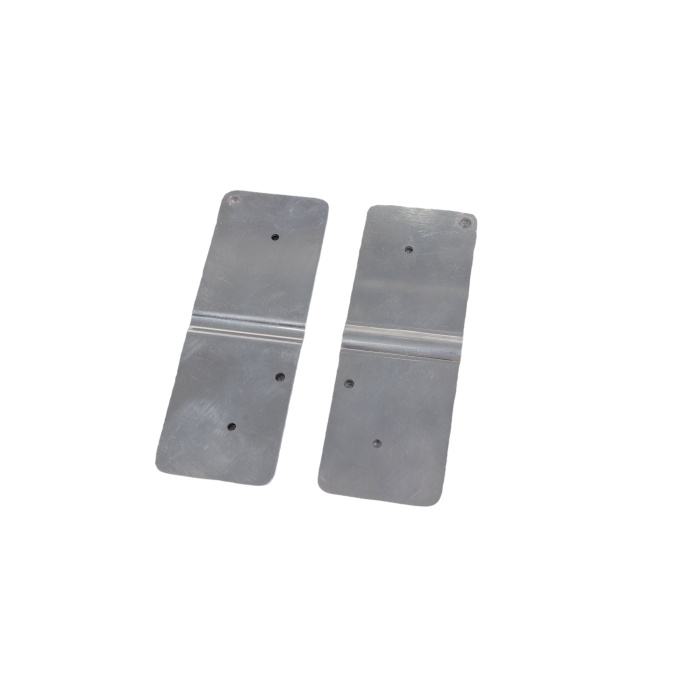

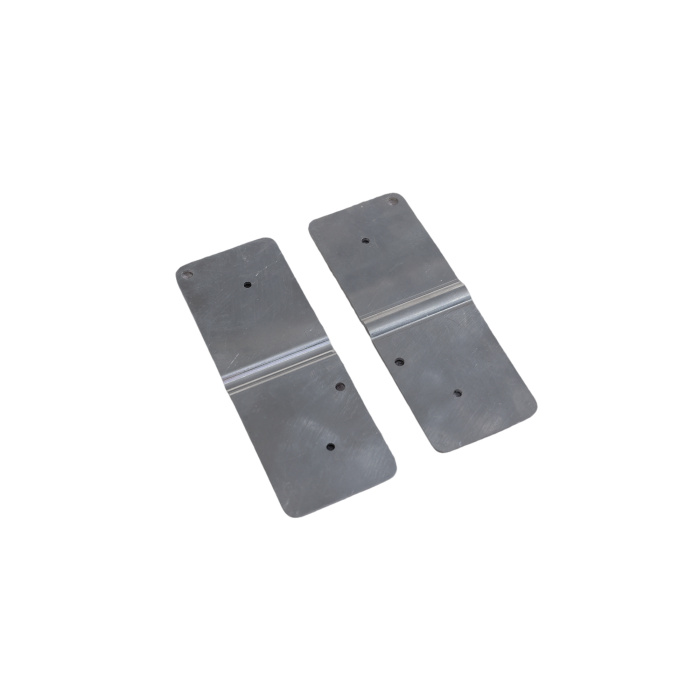

Thanh cái nhôm mô-đun ESS
Định vị sản phẩm:
Tối đa hóa hiệu quả của các dự án lưu trữ pin quy mô lớn của bạn với Thanh cái nhôm chính mô-đun ESS lớn HTD, một giải pháp tích hợp được thiết kế để giảm độ phức tạp và tăng hiệu suất hệ thống. Bằng cách hợp nhất các đường phân phối điện, thanh cái cải tiến này giúp giảm tới 50% số điểm kết nối bên trong, giảm đáng kể các điểm hỏng hóc tiềm ẩn và chi phí nhân công lắp ráp. Cấu trúc nhôm 6-series có cấu hình mỏng, độ bền cao giúp tăng cường sử dụng không gian lên 30% so với bộ dây truyền thống hoặc thanh đồng, cho phép các nhà tích hợp hệ thống đạt được mật độ năng lượng cao hơn trong cùng một diện tích. Thành phần nhẹ nhưng chắc chắn này mang lại độ ổn định cơ học cần thiết cho hoạt động đạp xe hạng nặng đồng thời cắt giảm đáng kể chi phí vật liệu. Cho dù bạn đang tối ưu hóa trang trại lưu trữ quy mô tiện ích hay ngân hàng pin thương mại, thanh cái này cung cấp tính toàn vẹn về cấu trúc và hiệu suất dẫn điện cần thiết để hợp lý hóa việc lắp ráp, giảm tổng trọng lượng hệ thống và cải thiện lợi tức đầu tư tổng thể cho cơ sở hạ tầng lưu trữ năng lượng của bạn.
Các thông số hiệu suất chính của thanh cái nhôm :
| Category |
Specific Parameters |
Test Standard |
| Composite Material Structure |
6-series aluminum alloy (default), 1-series pure aluminum (optional) |
Enterprise Standard / ICP-AES |
| Electrical Conductivity |
DC resistivity ≤0.035 Ω·mm²/m; carries 60%–65% current of equivalent solid copper busbar |
IEC 60287 |
Rated Current
|
Continuous current: 500A–5000A (section optimized); peak current ≥3x rated value
|
IEC 60947
|
| Insulation Strength |
Withstand voltage ≥3000V AC (60s); protection class IP67; creepage distance ≥10mm |
ISO 20653 |
| Mechanical Properties |
Tensile strength ≥150 MPa; vibration stability ≥20g (10–2000Hz) |
IEC 60068-2-6 |
Thermal Performance
|
Operating temperature: -40°C to 105°C; short-term withstand 150°C |
IEC 60068-2-14
|
| Connection Reliability |
Contact resistance ≤10 μΩ; bolt torque retention rate ≥95% (post-vibration) |
Enterprise Standard |
Weight Advantage
|
60% lighter than copper busbar; 40% lower cost |
Comparative Test
|
Quy trình cốt lõi & Quy trình sản xuất:
Thiết kế cấu trúc liên kết mặt cắt lớn
- Mô phỏng khớp nối nhiệt điện: Tối ưu hóa tỷ lệ chiều rộng trên độ dày của thanh cái thông qua mô phỏng khớp nối mạch trường 3D, đảm bảo phân bổ nhiệt độ đồng đều (chênh lệch nhiệt độ cục bộ ≤5K) trong điều kiện dòng điện định mức.
- Bù ứng suất giãn nở: Cấu trúc đệm hình vòm được thiết kế ở trung tâm thanh cái giúp hấp thụ độ dịch chuyển giãn nở ±1,5mm trong quá trình sạc/xả pin, ngăn ngừa hiện tượng đứt gãy do mỏi tại các điểm kết nối.
Công nghệ xử lý có độ chính xác cao - Quy trình tạo hình đùn: Sử dụng máy đùn có trọng tải lớn để tạo thành các cấu hình nhôm, kiểm soát dung sai mặt cắt ngang trong phạm vi ±0,15mm và độ nhám bề mặt Ra ≤6,3μm.
- Xử lý bề mặt: Các khu vực kết nối được mạ niken (5-8μm) hoặc mạ thiếc để tăng cường khả năng chống ăn mòn, vượt qua thử nghiệm phun muối 720 giờ.
Tích hợp cách nhiệt và bảo vệ
- Cách nhiệt phun tĩnh điện: Sơn tĩnh điện bằng bột Epoxy tạo thành lớp cách nhiệt 60-100μm với điện áp chịu được ≥3000V AC và cấp chống cháy UL94 V-0.
- Gia cố niêm phong cục bộ: Lớp phủ epoxy tại các kết nối bu lông giúp tăng cường hiệu suất chống thấm và chống ẩm.
Các bước quy trình sản xuất (Phiên bản tối ưu hóa)
| Step |
Core Process |
Key Technical Points |
Output Standard |
| 1 |
Material Composite |
6-series aluminum alloy high-temperature extrusion |
Cross-section tolerance ±0.15mm |
| 2 |
Precision Stamping |
CNC milling of mounting surfaces and connection holes |
Flatness ≤0.1mm/m |
| 3 |
Surface Treatment |
Chemical nickel/tin plating |
Plating thickness 5-10μm |
| 4 |
Insulation Treatment |
Epoxy powder electrostatic spraying |
Withstand voltage ≥3000V AC |
| 5 |
Comprehensive Testing |
Resistance, insulation, vibration tests |
Defect rate ≤0.02%
|
