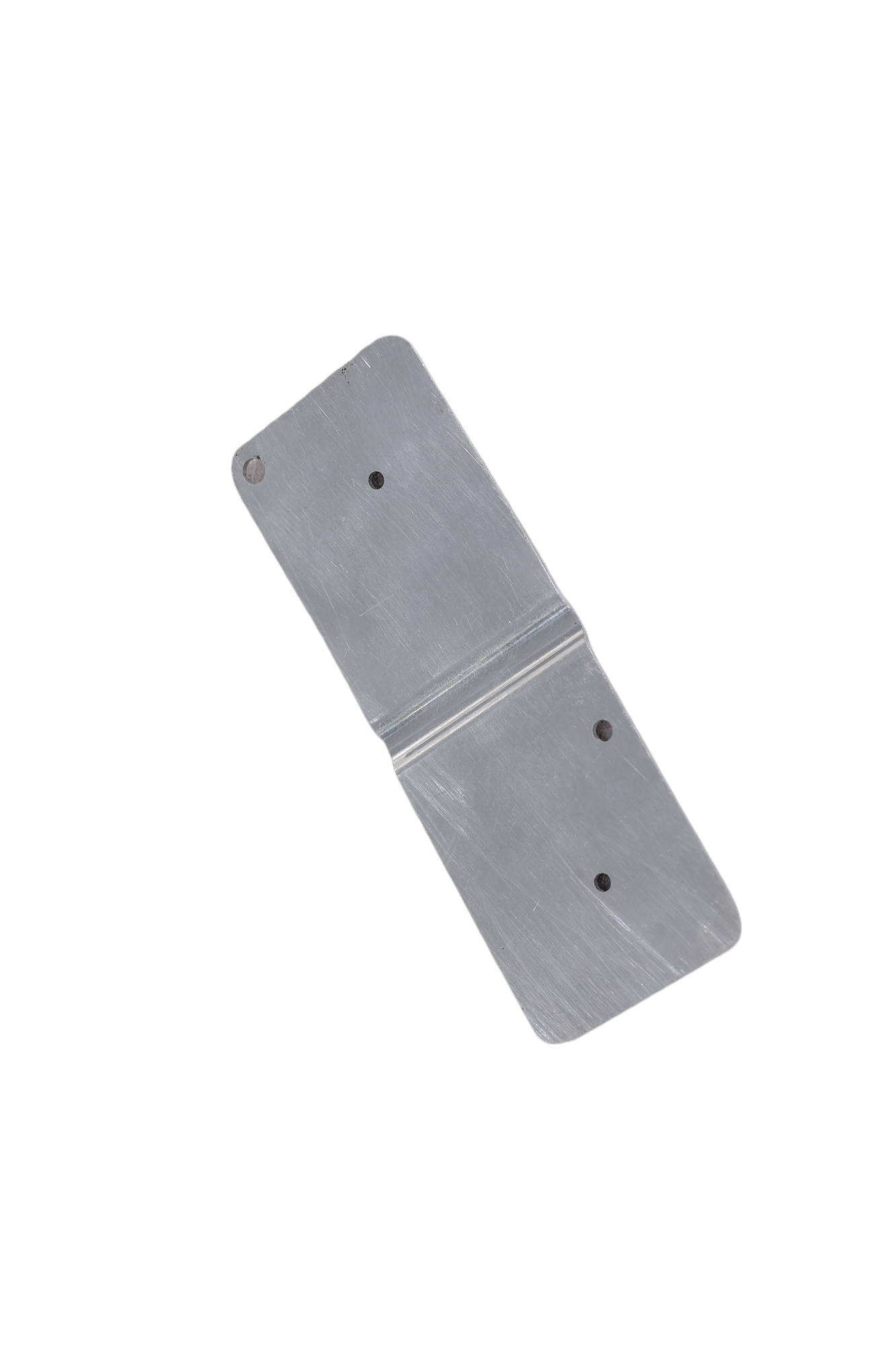

Bộ chuyển đổi tần số làm mát bằng không khí Thanh cái nhôm bên trong
Định vị sản phẩm:
Thanh cái nhôm bên trong biến tần làm mát bằng không khí HTD là bộ phận dẫn điện hiệu suất cao được thiết kế cho thiết bị chuyển đổi tần số hiện đại. Được thiết kế như một giải pháp truyền tải điện cốt lõi, nó đảm bảo dòng điện có trở kháng thấp giữa các mô-đun IGBT, hỗ trợ dòng điện liên tục từ 200A đến 1200A với mức tăng nhiệt độ nghiêm ngặt 40K. Được sản xuất từ hợp kim nhôm 6-series có độ dẫn điện cao ( ≥55% IACS), nó tối ưu hóa hiệu suất điện trong khi vẫn duy trì tính toàn vẹn của cấu trúc. Lớp cách điện bằng bột anodized hoặc epoxy chuyên dụng đảm bảo độ bền điện môi cao ≥2500V AC, đảm bảo vận hành an toàn trong môi trường công nghiệp. Bằng cách giảm thiểu tổn thất điện trở và tối đa hóa mật độ công suất, thanh cái này là bản nâng cấp quan trọng cho các hệ thống biến tần công suất cao, đáng tin cậy.
Các thông số hiệu suất chính của thanh cái nhôm :
| Category |
Specific Parameters |
Test Standard |
| Base Material |
6-series aluminum alloy (default), 1-series pure aluminum (optional) |
GB/T 5585.1 |
| Electrical Conductivity |
DC resistivity ≤0.035 Ω·mm²/m; carries 60%–65% current of equivalent solid copper busbar |
IEC 60287 |
Rated Current
|
Continuous current: 200A–1200A (section optimized); peak current ≥2x rated value
|
IEC 60947
|
| Insulation & Protection |
Withstand voltage ≥2500V AC (60s); protection class IP20; creepage distance ≥8mm |
ISO 20653 |
| Mechanical Strength |
Tensile strength ≥150 MPa; vibration stability ≥15g (10–2000Hz) |
IEC 60068-2-6 |
Thermal Management
|
Operating temperature: -25°C to 55°C (no derating); short-term withstand: 105°C |
IEC 60068-2-14
|
| Connection Reliability |
Contact resistance ≤10 μΩ; bolt torque retention rate ≥90% (post-vibration) |
Enterprise Standard |
Heat Dissipation
|
Fin surface area ≥2x base area; temperature rise ≤40K @ rated current |
Thermal Simulation Validation
|
Quy trình cốt lõi & Quy trình sản xuất:
Thiết kế cấu trúc liên kết tản nhiệt
- Mô phỏng khớp nối dòng nhiệt: Tối ưu hóa cách bố trí vây thanh cái và khớp ống dẫn khí của thiết bị thông qua phân tích động lực học chất lỏng trên máy tính, đảm bảo hệ số truyền nhiệt ≥25 W/m2·K ở tốc độ không khí 5m/s, giảm 30% mức tăng nhiệt độ.
- Thiết kế phối hợp điện từ-nhiệt: Sử dụng bố cục mặt cắt không đối xứng để giảm trở kháng AC (@10kHz 1,5x điện trở DC), tránh hiện tượng quá nhiệt cục bộ do dòng điện xoáy gây ra.
Xử lý và niêm phong có độ chính xác cao - Quy trình tổng hợp ép đùn-hoàn thiện: Các cấu hình nhôm được ép đùn và sau đó được phay chính xác với các cánh tản nhiệt và bề mặt lắp đặt thông qua CNC, đạt độ phẳng ≤0,1mm/m để đảm bảo tiếp xúc chặt chẽ với các mô-đun IGBT.
- Xử lý tối ưu hóa bề mặt: Các khu vực kết nối được mạ niken (5-8μm) hoặc phủ một lớp keo dẫn điện; những vùng không tiếp xúc được anod hóa tạo thành lớp cách nhiệt 8-12μm, có khả năng chống phun muối ≥500h.
Cách nhiệt & tích hợp nhiệt
- Sơ đồ cách nhiệt mô-đun: Sử dụng kết hợp gioăng cách điện và ống lót xuyên qua để cách nhiệt, chịu được điện áp ≥2500V AC, tránh ảnh hưởng của lớp phủ tổng thể đến hiệu suất tản nhiệt.
- Cấu trúc khóa nhanh: Tích hợp kẹp lò xo và chốt dẫn hướng, với dung sai lắp đặt là ±0,5mm, giảm 40% thời gian lắp ráp.
Các bước quy trình sản xuất (Phiên bản tối ưu hóa)
| Step |
Core Process |
Key Technical Points |
Output Standard |
| 1 |
Material Preparation |
High-temperature extrusion of 6-series aluminum alloy |
Cross-section tolerance ±0.15mm |
| 2 |
Precision Machining |
CNC milling of fins and mounting holes |
Flatness ≤0.1mm/m |
| 3 |
Surface Treatment |
Selective nickel plating / Anodizing |
Plating thickness 5-12μm |
| 4 |
Insulation Integration |
Combination and installation of gaskets and bushings |
Insulation withstand voltage ≥2500V AC |
| 5 |
Comprehensive Testing |
Resistance, thermal resistance, vibration tests |
Defect rate ≤0.02%
|
